Welchen Stoff produziert die Raschel-Jacquardmaschine?

Als Raschel-Jacquard-Kettenwirkmaschine bezeichnet man die Raschel-Kettenwirkmaschine mit dem Piezo-Jacquard-System. Das bekannteste Raschel-Jacquard-Kettenwirkmaschinenmodell ist TH-4/1F oder RJPC4F. Darüber hinaus sind TH-5/1F und TH-7/1F in den letzten Jahren aufgrund der vertikalen Jalousien, Kettenwirkvorhänge oder intelligenten Vorhänge, immer beliebter geworden.

Vorteile der Strickbewegungen TH-4/1F

TH-4/1F ist das klassischste Maschinenmodell der Raschel Jacquard Fall-Plättchenkettenwirkmaschinen. Ihre Textilanwendung wird häufig in Bekleidungsstücken und Heimtextilien wie Vorhängen, Tischdecken und Stuhlhussen usw. verwendet.

Der vorne platzierte Piezo-Jacquard bewegt sich nur in einer Verschieberichtung, und die Fallplatte bewegt sich vertikal, während die geschliffenen Stangen dahinter sowohl eine Verschiebe- als auch eine Vorder- und Rückseitenform bewegen.

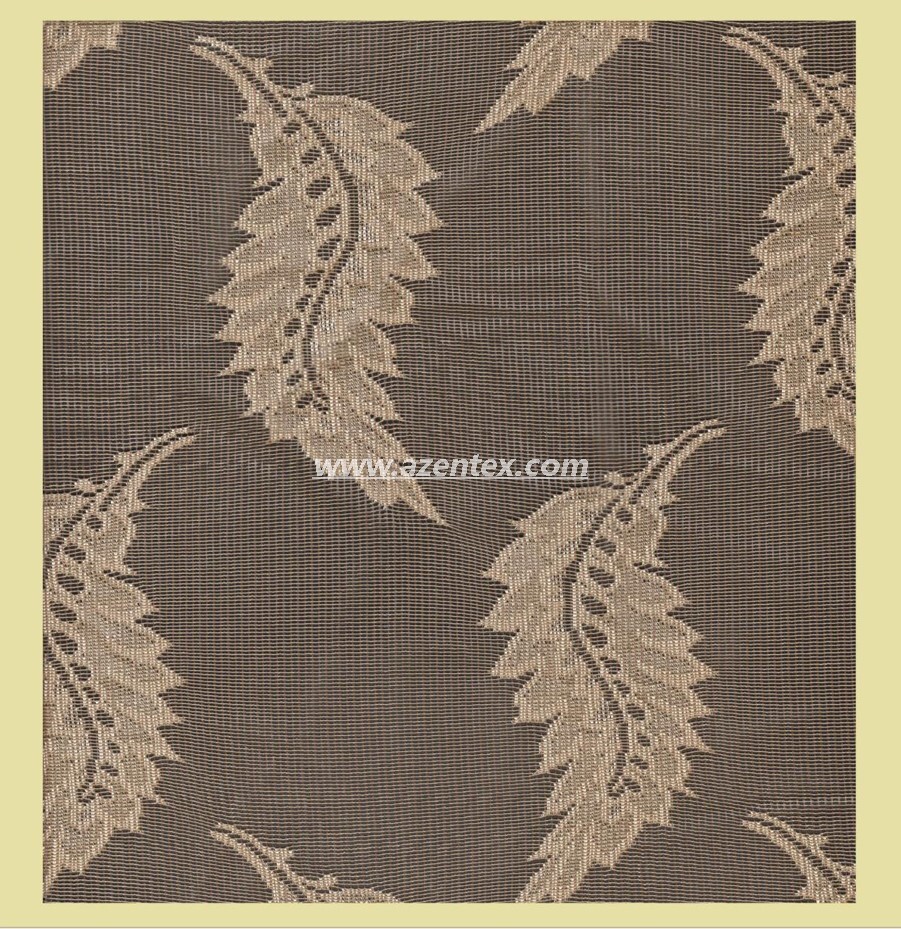

Die Vorteile dieser Mechanismusstruktur des TH-4/1F liegen darin, dass der Piezo-Jacquard eine Überlappung zweier Nadeln ermöglichen kann. Ein Vorteil der Zwei-Nadel-Überlappung besteht darin, dass der Fallplatteneffekt deutlicher zum Vorschein kommt (3D-Effekt), insbesondere nach dem gefärbten Garn oder dem farbigen Garn, das auf Jacquardnadeln verwendet wird, wodurch es sich vom Grundnetz abhebt. (siehe Bild 1)

Darüber hinaus bewegen sich Piezo-Jacquardnadeln entweder über- oder unterlappend, sodass die Läppbewegung vielfältiger wird und längere hin- und hergehende Läppbewegungen möglich sind.

Bild 1

Außerdem wird die neue fortschrittliche Verbindungsverbindungskomponente beim TH-4/1F und seinen verbesserten Modellen TH-5/1F und TH-7/1F angewendet. Dadurch konnte die Geschwindigkeit der Maschine unter stabilen Betriebsbedingungen 600 U/min erreichen.

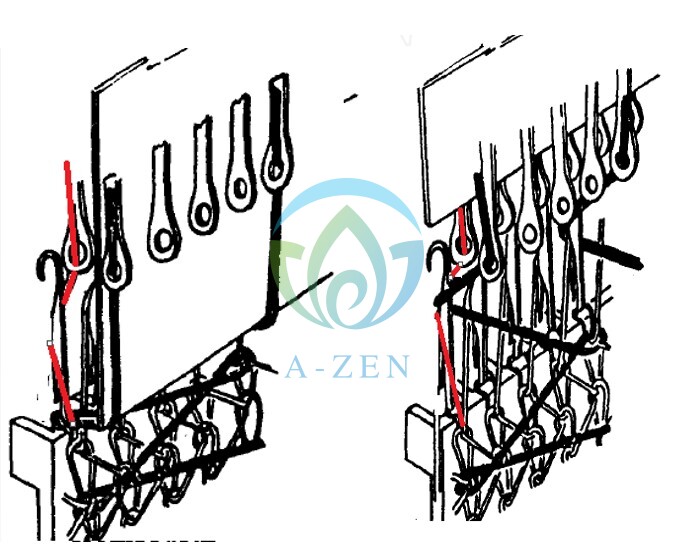

Bild 2 zeigt die Verbindungsgliedkomponente. Links ist die TH-4/1F-Struktur und rechts die traditionelle Struktur.

Bild 2

Die linke Struktur sorgt für eine stabilere Bewegung des Fallplattenmechanismus und behält den gleichen Abstand zu den Verbundnadeln bei, wenn er sich entweder vor oder hinter den Verbundnadeln befindet. Aus diesem Grund ist der Fallplattenstich dichter als locker.

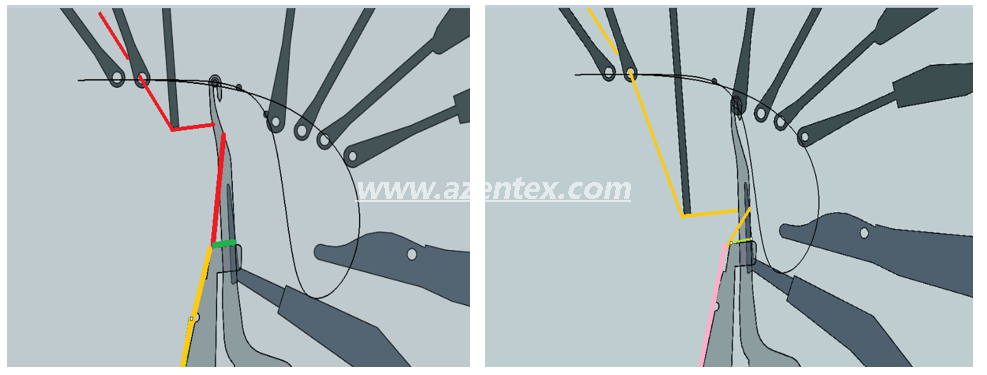

Bild 3 zeigt die Position der Fallplatte für Piezo-Jacquardnadeln.

Bild 3

Es ist darauf hinzuweisen, dass, da die Position der Fallplatte zu den Nadeln nahezu immer gleich bleibt, die Berührungsfläche zwischen Fallplatte und Fallplatte und den Garnen kleiner wird und die Reibung zwischen ihnen verringert wird, wodurch die Maschinenlaufgeschwindigkeit und die Maschinenlebensdauer erhöht werden.

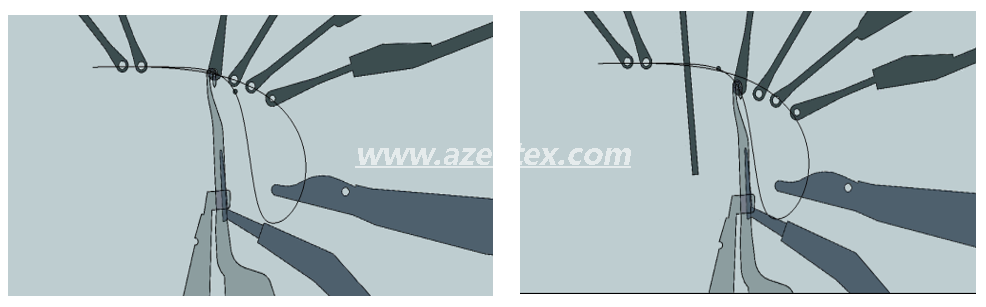

Im Vergleich zur herkömmlichen Kettenwirkmaschine mit fallendem Plattenaufbau bewegen sich die Grundstäbe der Raschel-Jacquardmaschine A-ZEN TH-4/1F, und diese subtile Bewegung sticht die GB2-Stange in unterschiedlichen Positionen unter Über- und Unterlappung (siehe Bild 4, der schwarze Punkt zeigt die Überlappungs- und Unterlappungsposition des Garns an ).

Bild 4

Diese Struktur spart Platz für die Fallplatte und die Masse. Darüber hinaus bleibt durch die Bewegung der Grundstäbe mehr Zeit für die Fallplatte beim Pressen des Garns und beim Erstellen von Maschenschlingen während des Überlappungsvorgangs. Die niedrigere Schlaufenposition erleichtert die Arbeit der Grundstäbe, sodass  der Effekt der Fallplatte in die gleiche Richtung möglich ist.

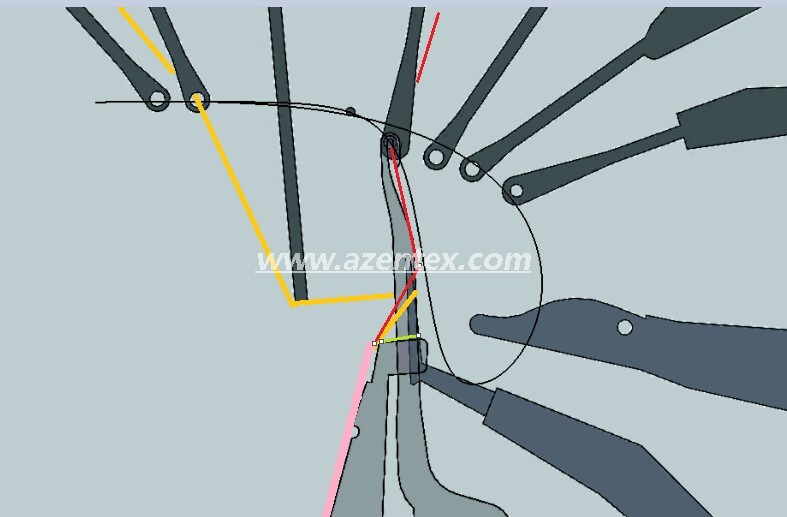

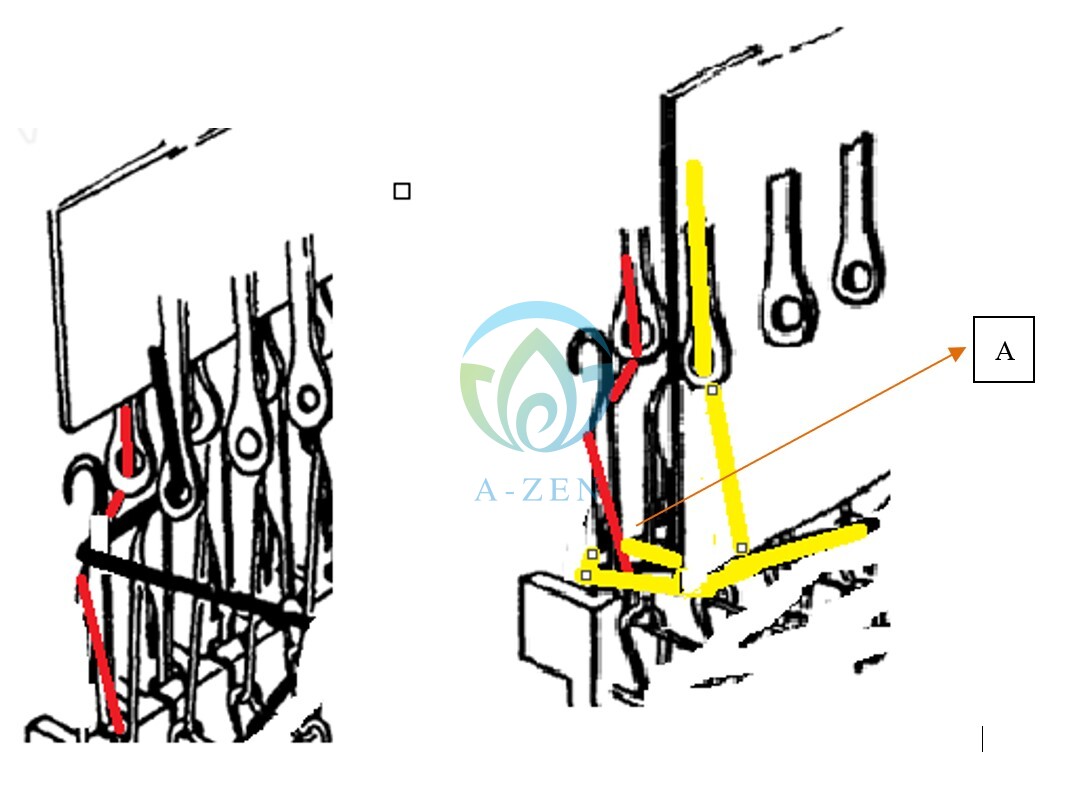

Wenn sich die Fallplatte in der gleichen Richtung bildet, beginnt der Versatzvorgang, sodass das Grundgarn das Fallplattengarn kaum berührt. Fallplattenschlaufen müssen beim Überlappen unter den Zungennadeln liegen (siehe Bild 5).

Bild 5

Es ist offensichtlich, dass das Grundgarn (rote Farbe) und das Fallplattengarn (gelbe Farbe) getrennt sind.

· Spezieller Fallplatteneffekt in gleicher Richtung

Der Fallplatteneffekt in die gleiche Richtung ist ein weiteres Merkmal der Raschelkettenwirkmaschine TH-4/1F. Der Unterschied zwischen dem Fallplatteneffekt in der gleichen oder der umgekehrten Richtung ist wie folgt:

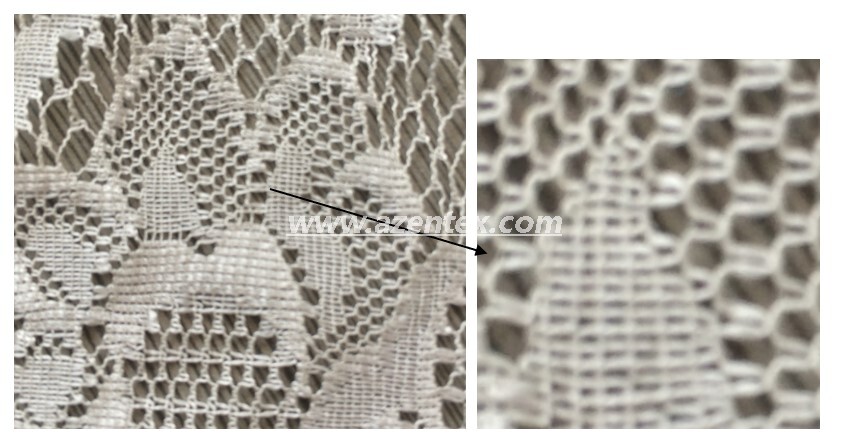

Inlay-Effekt in gleicher Richtung

Umgekehrter Inlay-Effekt

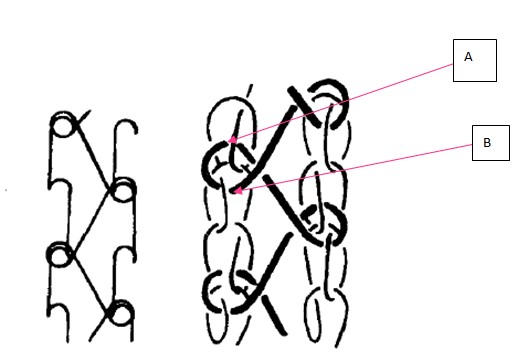

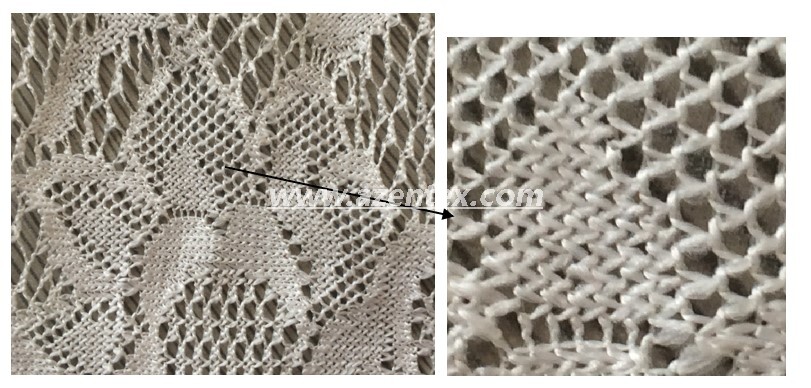

Reverse Inlay erscheint als „8“-Form, das Looptail erzeugt einen 3D-Effekt, während das gesamte Muster unklar und locker wirkt. Der Grund dafür ist, dass dieser Effekt sowohl durch Fallplattengarn als auch durch Grundbarrengarn erreicht wird (siehe Bild 6).

Bild 6

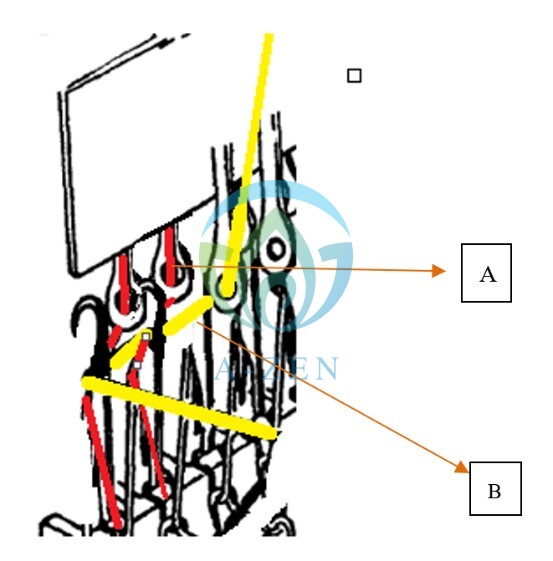

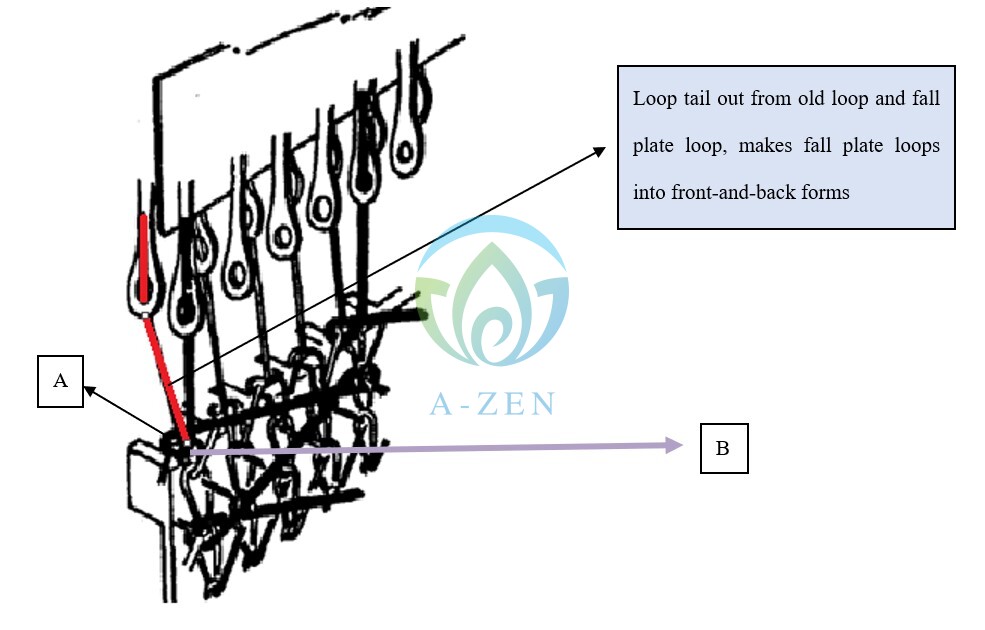

Aufgrund der Rückwärtsschlingenbildung sind Fallplattengarn und Grundgarn unabhängig voneinander, das Jacquardgarn wird durch die Fallplatte gedrückt, und das Grundgarn stört nicht und wird in Position A platziert. Da das Grundgarn an der Rückseite des Jacquardgarns stoppt, findet das Jacquardgarn an Position B keinen Block, sodass der Fallplatteneffekt wie eine „8“-Form aussieht (siehe Bild 7).

Bild 7

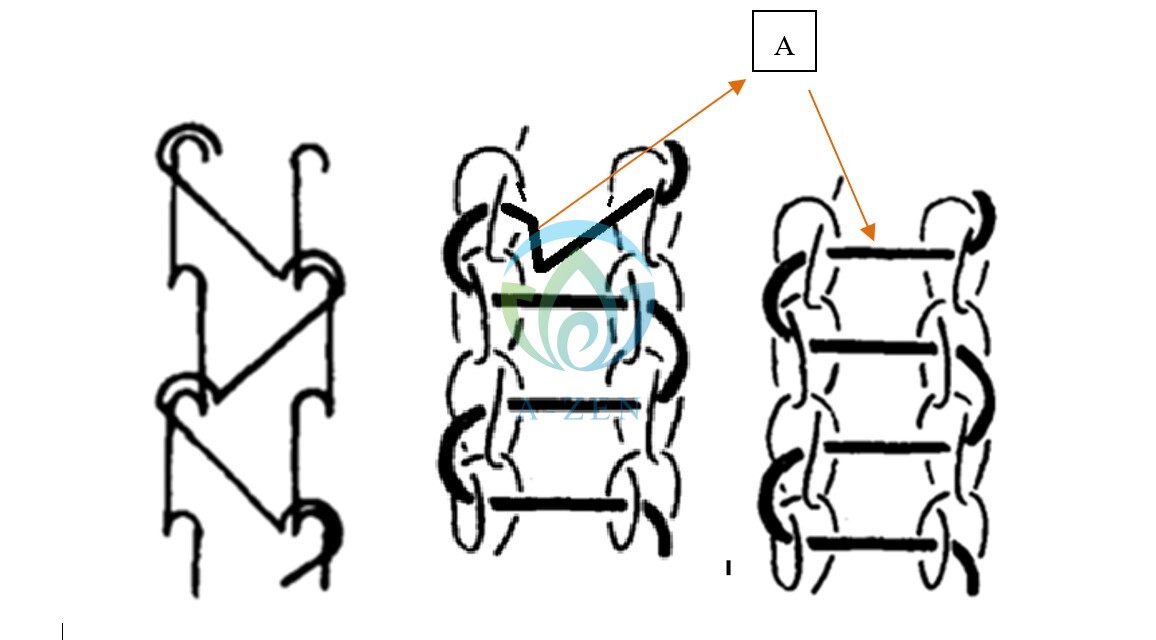

Das obige Bild zeigt, dass sich die offene Masche des Jacquardgarns und des Grundgarns in die gleiche Richtung bewegen, das Ende der Grundgarnschlaufe funktioniert bei Jacquardgarn. Aufgrund des offenen Stichs erhält die Position A keine Presskraft und so werden das Jacquardgarn und das Einlegegarn zusammengeführt. Diese Art des Inlay-Effekts unterscheidet sich vom einfachen Inlay-Effekt mit der Grundschiene und eignet sich besser für Schlaufen über mehr als 3 Nadeln.

Loops-Effekt:

Jacquard-Schlaufe an Position A; Grundgarn vermeidet Block-Jacquard-Rückseite, da es sich um einen offenen Stich handelt

· Zwei Nadeln überlappen

Das Schlaufenende von A bedeckt das Jacquardgarn B. Wenn der Nähvorgang abgeschlossen ist, dreht sich das Jacquardgarn nach links.

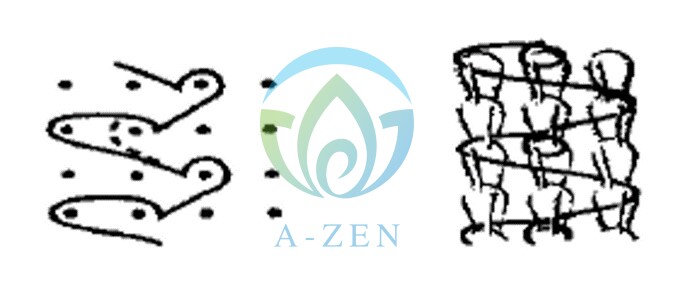

Sticheffekt :
