Que tecido uma máquina Raschel Jacquard produz

Uma máquina de tricô Raschel Jacquard Warp incorpora tecnologia avançada Piezo-Jacquard para produzir rendas estampadas, malhas para cortinas e têxteis decorativos para o lar. Entre os modelos mais reconhecidos da indústria desenvolvidos pela A-ZEN Textile estão os clássicos TH-4/1F (RJPC4F) e o moderno TH-5/1F e TH-7/1F . Máquinas de tricô de urdidura de cortina vertical inteligentes

---

1. Visão geral das aplicações de tecido Raschel Jacquard

As máquinas de placa de queda Raschel Jacquard criam padrões de relevo de superfície tridimensionais (3D) distintos combinados com estruturas leves de malha de solo. As principais categorias de tecidos incluem:

• Cortinas e persianas verticais inteligentes: Produzidas em plataformas de alta eficiência TH-5/1F e TH-7/1F , apresentando estruturas funcionais de sombreamento antiestático, anti-UV e blackout.

• Renda jacquard e rede transparente: amplamente usada para cortinas de janela premium, capas de mesa, capas de cadeiras e cortinas decorativas.

• Tecidos para vestuário de moda: Malha Jacquard respirável e renda estampada para detalhes de vestuário exterior e forros internos.




---

2. Destaques técnicos e vantagens mecânicas do A-ZEN TH-4/1F

O modelo TH-4/1F é o padrão da indústria para tricô de urdidura Raschel Jacquard. Sua configuração mecânica exclusiva oferece vários benefícios importantes de engenharia:

• Sobreposição de duas agulhas e efeito de placa de queda 3D aprimorado: Os elementos Piezo-Jacquard frontais executam sobreposições precisas de duas agulhas. Quando fios coloridos ou contrastantes são usados ​​nas agulhas Jacquard, o design da placa de queda se destaca significativamente contra a rede de solo para criar um relevo 3D nítido.

• Sistema avançado de elo de conexão (até 600 RPM): O mecanismo de elo de conexão otimizado do A-ZEN estabiliza o movimento da placa de queda, mantendo uma distância precisa das agulhas compostas durante corridas em alta velocidade. Isto reduz o atrito nos fios da placa de queda e prolonga a vida útil operacional da máquina, ao mesmo tempo que atinge velocidades de até 600 rpm.

• Movimento dinâmico da barra de aterramento: Ao contrário das estruturas estacionárias tradicionais, as barras de aterramento no TH-4/1F se movem sob movimentos de sobreposição e subposição. Este design que economiza espaço permite um tempo de pressão mais longo para o mecanismo da placa de queda, resultando em loops de padrão mais apertados e de maior densidade.

Além do mais, as agulhas piezo jacquard se movem sobrepostas ou subpostas, de modo que o movimento de lapidação se torna variado e  são possíveis movimentos de lapidação alternativos mais longos.

Simulação de estrutura de tricô de urdidura

O novo componente de link de conexão avançado é aplicado ao TH-4/1F e seus modelos aprimorados TH-5/1F e TH-7/1F. Graças a isso, a velocidade da máquina pode atingir 600 rpm em condições de funcionamento estáveis.

A imagem 2 indica o componente do elo de ligação. A esquerda é a estrutura TH-4/1F e a direita é a estrutura tradicional.

Componente de link de conexão

A estrutura esquerda garante um movimento mais estável do mecanismo da placa de queda e mantém a mesma distância das agulhas compostas quando está antes ou atrás das agulhas compostas. Por causa disso, o ponto da placa de queda tem maior densidade em vez de solto.

A imagem 3 indica a posição da placa de queda em relação às agulhas piezo jacquard.

mecanismo de placa de queda

Deve-se salientar que, como a posição da placa de queda em relação às agulhas permanece quase sempre a mesma, a placa de queda e a superfície de contato do fio da placa de queda tornam-se menores e isso reduz o atrito entre elas; portanto, aumenta a velocidade de funcionamento da máquina , bem como a vida útil da máquina.

Em comparação com a estrutura tradicional da máquina de placa de queda de tricô de urdidura, as barras de solo da máquina jacquard A-ZEN TH-4/1F Raschel se movem, e esse movimento sutil costura a barra GB2 em diferentes posições sob sobreposição e sobposição (ver imagem 4; o ponto preto apresenta posição de sobreposição e sobreposição do fio ).

movimento da placa de queda

Esta estrutura economiza espaço para a placa de queda e o composto. Além do mais, como as barras de aterramento se movem, sobra mais tempo para a placa de queda ao pressionar o fio e fazer laçadas durante o processo de sobreposição, e a posição inferior do laço facilita o trabalho das barras de aterramento; assim, o  efeito da placa de queda na mesma direção é possível.

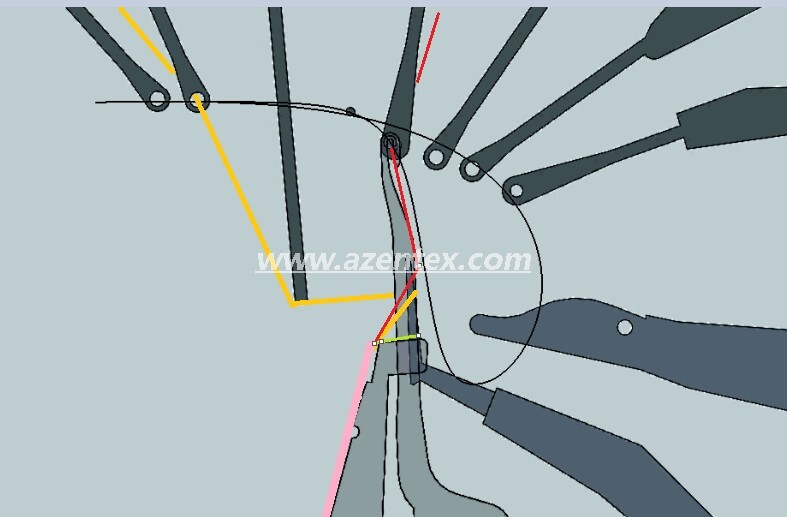

Quando a placa de queda na mesma direção se forma, o processo de shogging começa, de modo que o fio moído mal toca o fio da placa de queda. As alças da placa de queda devem ficar sob as agulhas da língua quando sobrepostas (ver imagem 5).

imagem 5

É óbvio que o fio moído (cor vermelha) e o fio da placa de queda (cor amarela) são separados.

3. Efeitos de tecido embutido: mesma direção versus direção reversa

A plataforma TH-4/1F oferece controle especializado sobre lógica de padronização embutida:

• Efeito In-Lay na mesma direção: O fio moído e o fio da placa de queda se sobrepõem na mesma direção. Isso mantém os laços de aterramento posicionados abaixo da língua da agulha, evitando a interferência do fio e criando bordas nítidas e claras do padrão Jacquard (ideal para laços que abrangem mais de 3 agulhas).

• Efeito In-Lay de direção reversa: Forma uma textura em forma de '8' onde os loops criam uma cauda 3D pronunciada. Como o loop reverso faz com que os fios de base e da placa de queda funcionem de forma independente, a textura do padrão parece mais elevada, macia e texturizada.

Efeito embutido na mesma direção

Efeito embutido reverso

Reverse In-lay aparece como um formato '8'; o looptail cria um efeito 3D, enquanto todo o padrão parece confuso e solto. A razão é que esse efeito é obtido tanto pelo fio de placa de queda quanto pelo fio de barra retificada (ver imagem 6).

imagem 6

Por causa do loop reverso, o fio da placa de queda e o fio moído são independentes; o fio jacquard é pressionado pela placa de queda, e o fio moído não interfere e é colocado na posição A. Como o fio moído para na parte traseira do fio jacquard, o fio jacquard não encontra nenhum bloco na posição B, então o efeito da placa de queda parece uma forma de '8' (ver imagem 7).

imagem 7

A imagem acima mostra que o ponto aberto do fio jacquard e o fio moído se movem na mesma direção; a cauda do fio moído funciona no fio jacquard. Por causa do ponto aberto, a posição A não recebe força de pressão e, portanto, o fio jacquard e o fio embutido são combinados. Este tipo de efeito embutido é diferente apenas do efeito embutido da barra de aterramento; é mais adequado para laços em mais de 3 agulhas.

Efeito de loop:

Laço Jacquard na Posição A; o fio moído evita o look jacquard em bloco nas costas, pois é um ponto aberto

· Sobreposição de duas agulhas

a cauda do laço de A cobre o fio jacquard B. Quando o processo de costura é concluído, o fio jacquard vira para a esquerda.

Efeito de ponto :
