Bei der Raschel-Jacquard-Kettenwirkerei können subtile Anpassungen der Überlappungsnotizen der Grundstäbe die Stabilität des Gewebes, die Maschendefinition und die Ebenheit der Oberfläche dramatisch verändern. Diese technische Fallstudie zeigt, wie die Änderung der GB2-Grundstabbezeichnung von 00/22// auf 22/00// auf der Raschel-Jacquardmaschine A-ZEN TH-4/1F den Musterkontrast und die Klarheit der Nettostruktur für die Herstellung hochwertiger Vorhänge verbesserte.
Die TH-4/1F ist eine hocheffiziente Raschel-Jacquard-Kettenwirkmaschine, die mit einem unabhängigen Piezo-Jacquard-System und drei Grundstangen (GB3, GB4 und GB5) ausgestattet ist. Während der Piezo-Jacquard-Stab komplizierte Oberflächenmuster erzeugt, bilden die Grundstäbe das Netznetz des Fundaments.
| Spezifikationsparameter | TH-4/1F Maschinenkonfiguration |
|---|---|
| Maschinentyp | Raschel Jacquard-Spitzen- und Vorhang-Kettenwirkmaschine |
| Arbeitsbreiten | 130', 200', 242' |
| Maschinenmessgeräte | E18, E24 |
| Mustersystem | Piezo-Jacquard-System (1 Jacquard-Stange) + 3 Erdungsstäbe (GB3, GB4, GB5) |
| Primäre Stoffanwendungen | Jacquard-Vorhänge, Spitzenstoffe, dekorative Maschennetze, Fensterschutz |

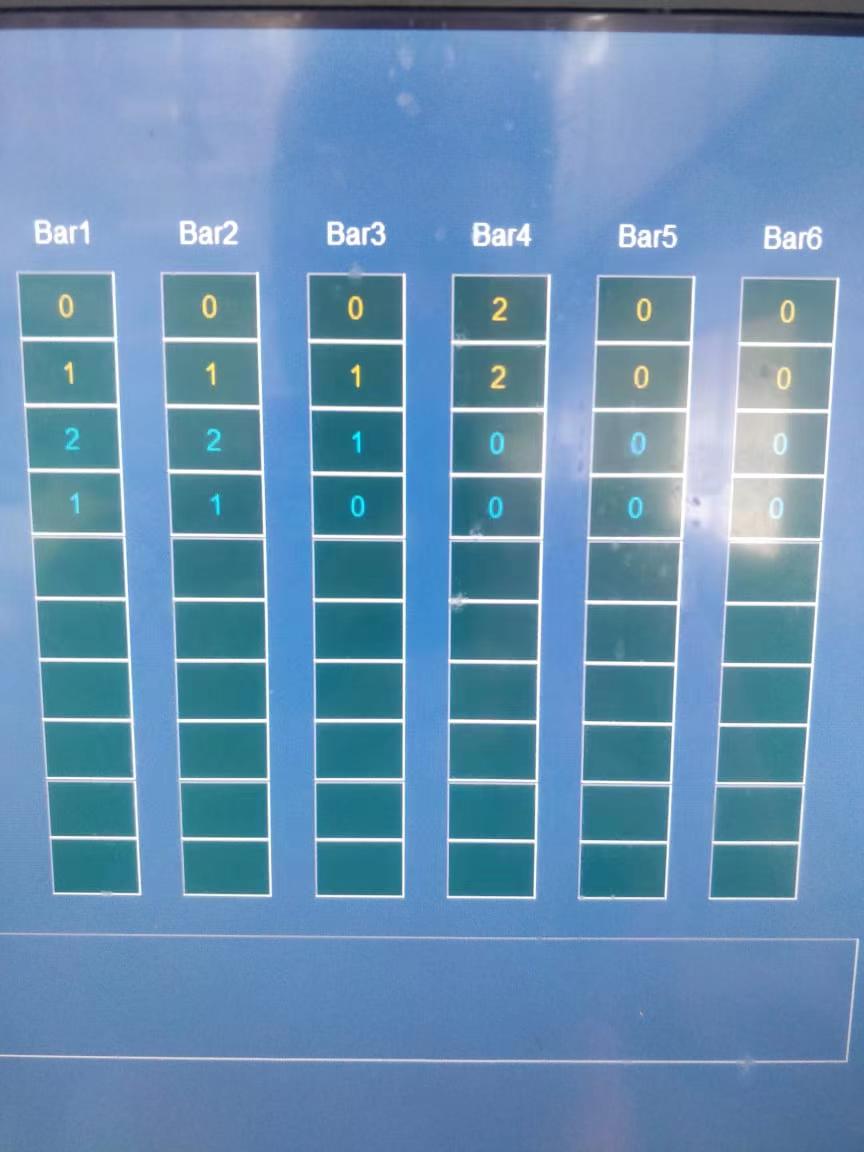

Während einer Vor-Ort-Präsentation des technischen Supports für einen geschätzten Kunden bewerteten die A-ZEN-Ingenieure die Klarheit des Bodennetzes unter Produktionsspannung. Durch die Änderung der GB2-Lappungsnotation von 00/22// auf 22/00// erreichte die Bodennetzstruktur eine bessere visuelle Definition.

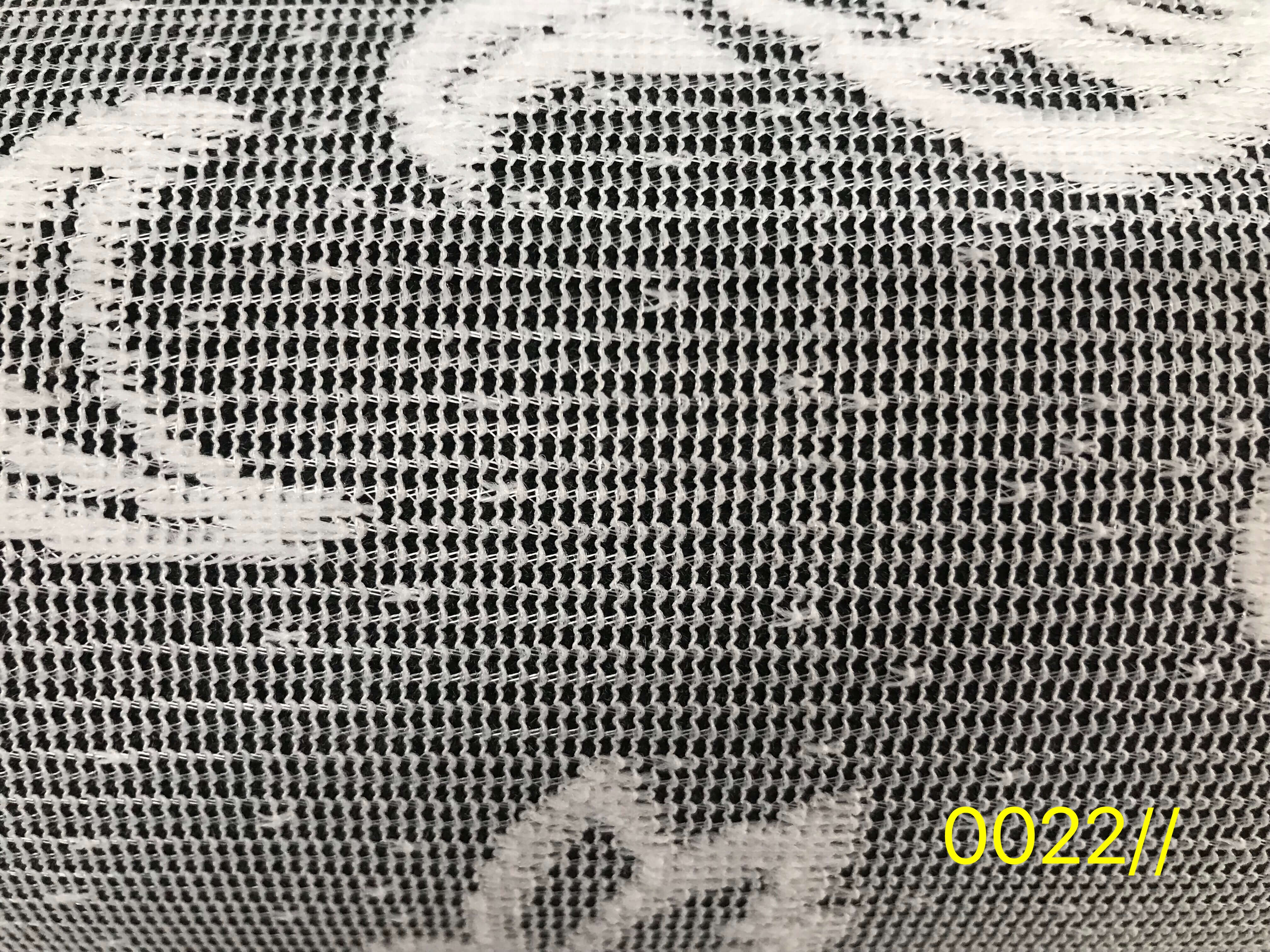

00/22// Läppen (Standard-Säulen-/Inlay-Bewegung):
Erzeugt eine herkömmliche Maschenstruktur, aber seitliche Garnbewegungen unter spezifischer Kettspannung können zu einer leichten Netzverzerrung und einer weniger ausgeprägten Musterisolierung führen.

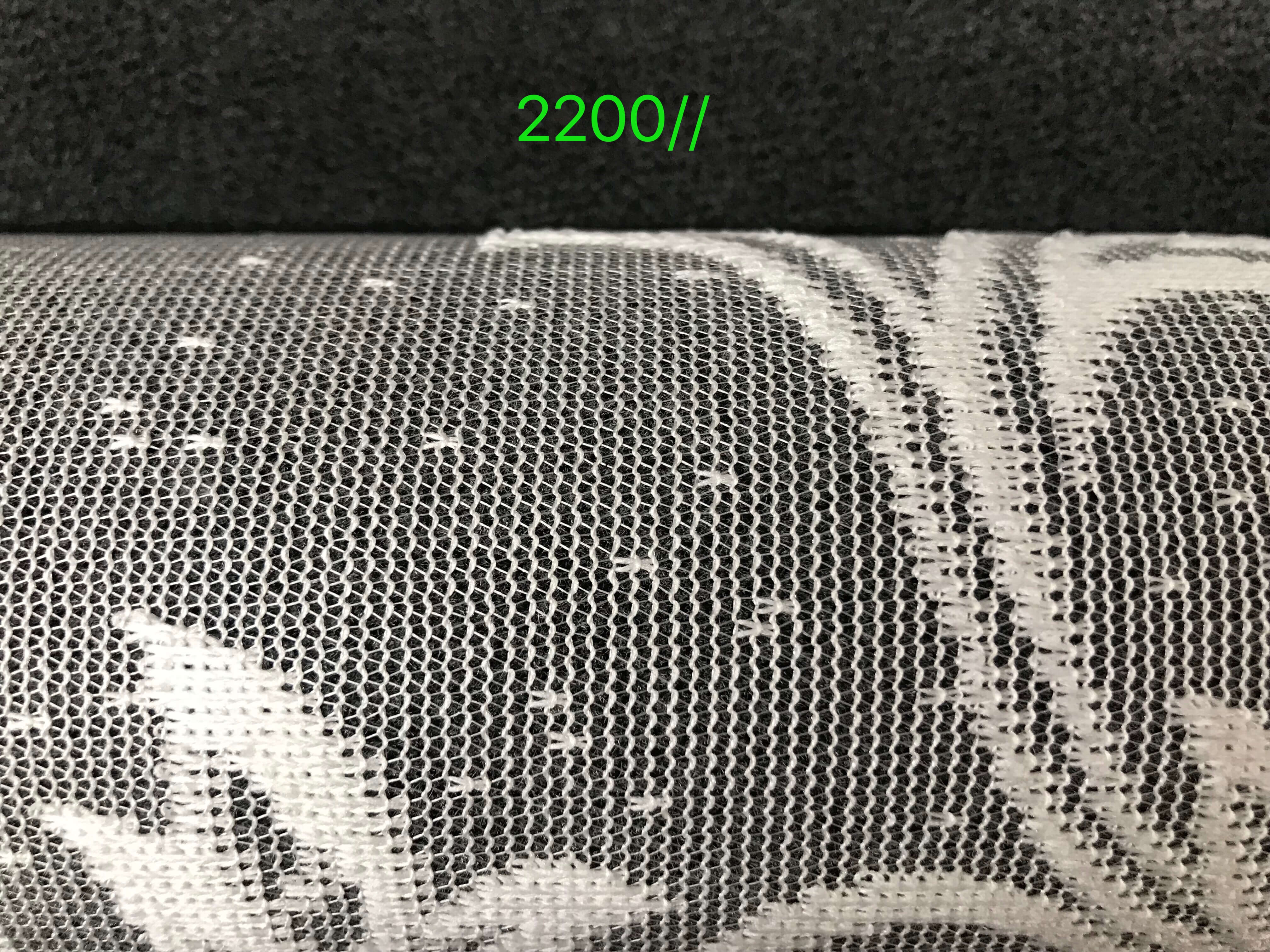

22/00// Läppen (Rückwärts-/Gegenläppbewegung):
Ändert die Richtung der Garnüberlappung/-unterlappung relativ zu benachbarten Stäben. Dadurch wird die gerichtete Kettspannung ausgeglichen, was zu einer wesentlich flacheren Stoffoberfläche und klareren Maschenabgrenzungen um Jacquard-Motive führt.
Keine universelle Notation: Die Grundnotation muss auf die Garnspannung, die Faserelastizität und die Dichte des Jacquardmusters zugeschnitten sein.
Spannungsgleichgewicht: Richtungsverschiebungen beim Überlappen (z. B. 22/00//) gleichen Bodenverzerrungen aus und verbessern die Klarheit von Spitze und Vorhang.
Technischer Support von A-ZEN: Optimierung vor Ort sorgt für optimale Maschinenabstimmung und Musterpräsentation.
F1: Warum verbessert die Änderung der GB2-Notation von 00/22// auf 22/00// die Netzklarheit?
A: Die umgekehrte Legungsrichtung verändert die Garnvektorkräfte und die Spannungsverteilung über die Strickelemente. Dies wirkt einer Schrägstellung entgegen und führt zu einem flacheren, definierteren Grundgewebe, das das Jacquard-Muster hervorhebt.
F2: Welche Produkte eignen sich am besten für die Raschel-Jacquardmaschine TH-4/1F?
A: Die TH-4/1F zeichnet sich durch die Herstellung hochpräziser Jacquard-Fenstervorhänge, Maschennetze, Heimtextilien aus Spitze und Spitzenstoffe für Oberbekleidung in den Stärken E18 und E24 aus.
F3: Wie kann ich technische Unterstützung oder Musteroptimierung für A-ZEN-Kettenwirkmaschinen anfordern?
A: Sie können sich direkt an das A-ZEN-Engineering-Team wenden unter info@azentex.com für individuelle Musterberatung, Maschinentuning oder Ersatzteilberatung.
