Tricot kettingbreimachine met 3 geleidestangen

Deel met:

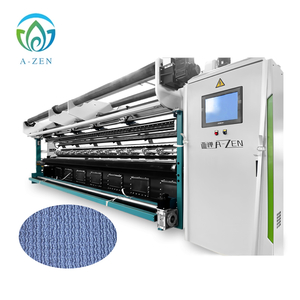

HTS3EL Hoge snelheid Tricot-machine

A-ZEN biedt snelle tricotmachines HTS3EL en tricotkettingbreimachine HKS4, die zijn ontworpen voor de productie van elastische (Lycra) kettinggebreide stoffen en niet-elastisch textiel. Het EL-servo-aandrijfsysteem maakt de zigzagpatronen beschikbaar op de tricot kettingbreimachines.

Model:
HTS3EL
Merk:
A-ZEN
Breedte:
218',250',290',330',372'
Graadmeter:
E28, E32, E36

Beschikbaarheid:



Navraag PDF-download

Productbeschrijving

Overzicht van de A-ZEN HTS3EL Tricot kettingbreimachine

A-ZEN biedt 2-bar, 3-bar en 4-bar hogesnelheidstricotmachines, die zijn ontworpen voor de productie van elastisch en niet-elastisch kettinggebreid textiel.

Tricot- machines zijn uitgerust met samengestelde naalden, ook wel genoemd baardnaalden .

De zinkernaalden die in de tricotkettingbreimachine worden gebruikt, controleren de stof tijdens de breicyclus. De kelen van de zinkernaalden houden de stof vast terwijl de tongnaalden omhoog gaan om nieuwe lussen te vormen.

Dankzij het EL-servoaandrijfsysteem worden de zigzagpatronen beschikbaar op de snelle tricotkettingbreimachines.

Als er meer geavanceerde functies worden toegepast, zijn de tricotkettingbreimachines duurzamer en efficiënter.

De werksnelheid van HTS3EL kan 2.200 tpm bereiken, volledige staven en naaldbedden zijn gemaakt van hoogwaardig koolstofvezelmateriaal en er zijn flexibelere werkbreedtes beschikbaar: 218', 250', 290', 330', en 372'.

Tricot Machine HTS3EL Stoffen Toepassingen:

HTS3M tricotmachines produceren voornamelijk auto-interieurtextiel, , sportkleding, , yogakleding, bekleding fluwelen stoffen , gaasnetten , gordijnen , pluchen speelgoed en vele andere textielsoorten.

Tricot bubbelstoffen

T-shirts

Huishoudtextiel Fluweel

Tricot Warp Breimachine HTS3EL EIGENSCHAPPEN:

1. Stabiele werkprestaties en grote output

Met superieure componentkwaliteit en nauwkeurige montage stelt AZEN's brede, snelle HTS3M kettingbreimachine fabrikanten in staat om tot 2 ton huishoudtextielproductie per dag te realiseren.

2. Betrouwbare reserveonderdelenpartners

(1) Naaldelementen: Groz-Beckert , Saxonia (Kern-Liebers)
(2) EL-aandrijvingen: Tamagawa , Yaskawa
(3) Lagers: NSK , INA , FAG
(4) Materiaal: versterkte koolstofvezel
(5) Elektrisch: Schneider , Siemens , Omron , INVT

3. Tijdige levering

De Tricot Machine-productielijn van AZEN zorgt voor nauwkeurige assemblage en testen, waardoor een maandelijkse leveringscapaciteit van 15 machines wordt bereikt.

4. Overzeese serviceteams beschikbaar

Turkiye, India, Duitsland, Egypte, Indonesië en Iran.

PDF-documentatie voor HTS3M Tricot-machine

PDF-pictogram HKS3M Tricot-machinecatalogus

Technische details van de HKS3M Tricot-machine

Technische specificaties

1. Werkbreedte/meter	218', 250', 290', 330', 372'/E24, E28, E32;
2. Werksnelheid	50–2200 tpm (afhankelijk van garen en ontwerpen);
3. Staven/brei-elementen	Individuele naaldstang met samengestelde naalden, tongnaalden en 3 geleidestangen. Alle staven en bedden zijn gemaakt van met koolstofvezel versterkt materiaal.
4. Patroonaandrijfsysteem	EL-aandrijving;
5. Garenaflaatapparaat	EBC-garenuitlaatsysteem;
6. Opname van stof	Elektrisch stofopnamesysteem;
7. Batching-apparaat	Elektrisch batchapparaat;
8. Laserstopdetector en luchtblazer	Uitgerust.
9. Verwarmings- en ventilatorapparaat	Uitgerust.
10. Cameradetector	Optioneel.

Innovaties & voordelen

1. Cryogene fitting met vloeibare stikstof

Omschrijving: Het ultrakoude assemblageproces waarbij vloeibare stikstof bij -196°C wordt gebruikt, krimpt de binnenring van het lager met 0,15–0,25 mm, waardoor een perspassing wordt bereikt zonder de interne structuur van het lager te beschadigen.

Voordeel: Voorkomt microvervorming door thermische spanning, waardoor een voorspanningsverlies van ≤0,3 μm behouden blijft gedurende een gebruiksduur van 10 jaar.

2. Thermostatische naaldmontage

Beschrijving: Monteer naaldonderdelen in een werkplaats met constante temperatuur bij 25 ± 1 ℃.

Voordelen: Elimineert thermische uitzettings-/samentrekkingsfouten, verbetert de bedrijfsefficiëntie en vermindert materiaaldefecten.

3. 7075-T6 aluminium aandrijfcomponenten

Omschrijving: Aandrijfonderdelen gemaakt van 7075-T6 aluminium (572MPa UTS) met harde coating anodisatie (50μm).

Voordelen: Lichter en toch sterker, ideaal voor snelle kettingbreimachines en een langere levensduur van de machine.

4. Volledige inspectie van kerncomponenten

Beschrijving: Belangrijke componenten gemeten met een coördinatenmeetmachine (nauwkeurigheid: 1,8 μm + L/350) om een 3D-afwijkingskaart te genereren.

Voordelen: Elimineert defecte onderdelen, vermindert montagefouten, verbetert de pasvorm en prestaties.

5. Grondig intern testen vóór levering

AZEN Tricot Machine-reserveonderdelen Kwaliteit

A-ZEN Tricot-machines zijn uitgerust met topmerken om de stabiliteit en levensduur van elke machine te garanderen

Versterkte koolstofvezelstang en bedden

Volledige set originele Duitse Groz-Beckert-naalden

Tricot Machine HTS3M Fabrieksproductieproces

1. Ontwerp- en bewegingscontrole
Innovatief machineontwerp met volledige werkingsverificatie.

2. Precisie-inspectie van componenten
Kwaliteitscontroles van de productie van olietanks tot de montage van lagers.

3. Selectie van premium onderdelen
Alleen hoogwaardige componenten voor stabiele prestaties.

4. Strenge montagecontrole
Elke montagestap wordt zorgvuldig gecontroleerd op nauwkeurigheid.

5. Interne prestatietests
Uitgebreide tests vóór levering om de betrouwbaarheid te garanderen.

6. Veilige exportverpakking
Duurzame en veilige verpakking voor wereldwijde verzending.

productieproces

Video: HTS3M produceert tricotstoffen

Voordelen van A-ZEN Service

Origineel machineontwerp en aangepaste ontwikkeling

A-ZEN biedt op maat gemaakte machineontwerpen en ontwikkelingsoplossingen op maat om aan de specifieke behoeften van de klant te voldoen, waardoor optimale prestaties voor diverse textieltoepassingen worden gegarandeerd.

Origineel machineontwerp en aangepaste ontwikkeling

ISO-standaard montage en kwaliteitscontrole

Kwaliteitscontrole tijdens montage

Kwaliteitscontrole tijdens montage

Professioneel verpakkings- en verzendteam

Levering van kettingbreimachines

Zeewaardig pakket

Professionel

Deskundig after-sales en werert, bieden we tijdig een online gids om onze klanten te ondersteunen bij het afwerken van de machine-installatie.

A-ZEN biedt lokale service in India, Turkije, Egypte, Indonesië, Pakistan en Iran , met plannen om verder uit te breiden. Onze wereldwijde serviceteams zorgen voor tijdige ondersteuning en onderhoud.

HTS3M versus andere kettingbreimachines

Model	Werkbreedte	Snelheid (RPM)	Toepassingen
HTS2M	186',218',260'	50-2300	Klamboegaas; Tule gaas
HTS3EL	218',290',330'	50-2200	Gemerceriseerd fluweel; Automobielstoffen; Bovenkleding
HTS4EL	218',250',290',330'	50–2000	Auto-interieur, sportkleding, fluwelen bekleding, gekreukelde stoffen

Duurzame textielproductie met HTS3M

Het energie-efficiënte EBC-systeem van de HKS3M vermindert het energieverbruik met maximaal 15%, en de compatibiliteit met milieuvriendelijke garens ondersteunt duurzame textielproductie, die voldoet aan moderne milieunormen.

Duurzame productie

Veelgestelde vragen over de HKS3M Tricot-machine

Vraag: Heb je de tricotmachines zelf geproduceerd?

A: A-ZEN Textile is opgericht als handelsbedrijf om klanten te bedienen met machines, reserveonderdelen en garen voor de internationale markten. Maar we hebben al meer dan 10 jaar onze eigen productiefabriek. Wij zijn niet zomaar een installatiefabriek, wij beschikken namelijk over een eigen professioneel R&D-team.

Vraag: Waarin verschillen uw tricotkettingbreimachines van andere?

Van het technische team is ons technische team al meer dan 20 jaar actief in dit vakgebied. Ze kennen de machineconstructies, de kwaliteiten van machineonderdelen en de machinevaardigheden zeer goed.

Wij beschikken over een eigen CNC-fabriek. Voor de meeste machineonderdelen hebben we stabiele leveranciers, maar we zullen nog steeds CNC-werk doen om het verschil in grootte vóór de installatie van de machine te verkleinen, om de stabiliteit van onze machines te verbeteren en ze duurzamer te maken.

Voor de after-sales service staan onze verkoop- en technische teams altijd online voor onze klanten. Wanneer ze onze technische ondersteuning nodig hebben, bieden wij altijd tijdige service. Ondertussen hebben we in sommige markten een lokaal serviceteam.

Bedrijfsinformatie

vervaardiging van kromgetrokken breimachines

Productiefabrieken:

We hebben vier werkplaatsen, waarvan er twee werkplaatsen voor kettingbreimachines en kettingmachines zijn, en nog eens twee werkplaatsen voor de productie van stoffen en de vervaardiging van reserveonderdelen. Nieuwe machines worden grondig getest in onze stoffenbreifabriek voordat ze op de markt komen. Reserveonderdelen, waaronder samengestelde naaldbedden, tongnaaldbedden, naaldgeleiders, zinkerbedden en klinknaaldbedden, worden geproduceerd met behulp van CNC-machines, compatibel met zowel Chinese als Duitse kettingbreimachines.

Mondiale tentoonstelling:

We nemen deel aan wereldwijde beurzen voor textielmachines zoals ITMA, ITM en ITME, waar we onze nieuwste technologie en kosteneffectieve producten presenteren. Deze evenementen stellen ons in staat feedback van klanten te verzamelen en onze machines te verfijnen om aan de marktvraag te voldoen.

Klantentraining:

Technische ondersteuning is een hoeksteen van onze dienstverlening. We bieden uitgebreide training via professionele handleidingen, online gidsen, videotutorials en training op locatie in meer dan 10 landen, waaronder Turkije, India, Pakistan, Indonesië, Iran en Egypte. Onze tijdige en professionele ondersteuning heeft wereldwijd een sterke reputatie opgebouwd.
